PCI-9014运动控制卡在视觉检测中的高效应用——位置比较触发技术解析

引言
随着制造业对检测效率和精度要求的不断提升，视觉检测技术已成为电子制造、汽车工业、医疗印刷等领域的核心工具。触发模式作为视觉检测的关键环节，其响应速度直接影响检测系统的整体性能。传统的软件触发方式因延迟高、效率低，逐渐被硬件触发方案取代。升立德科技PCI-9014运动控制卡凭借其硬件位置比较触发功能，在高速、高精度视觉检测中展现出显著优势。

一、面阵相机应用：智能手表芯片字符检测
系统概述

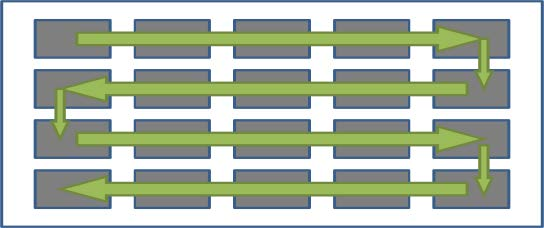

在智能手表芯片表面字符检测中，芯片被放置于不同规格的Tray盘中，由XY平台带动面阵相机沿“弓”字形路径移动（如图1）。传统方案需平台在每个坐标点停止后由软件触发拍照，效率较低。而PCI-9014通过硬件位置比较触发技术，实现了运动过程中的实时触发，显著提升了检测速度。

技术实现

硬件配置：PCI-9014运动控制卡、智能相机、松下A5伺服驱动器及电机。

核心优势：

1.位置比较FIFO：预先将需要拍照的位置点（如路径中的A、B点）写入FIFO队列。

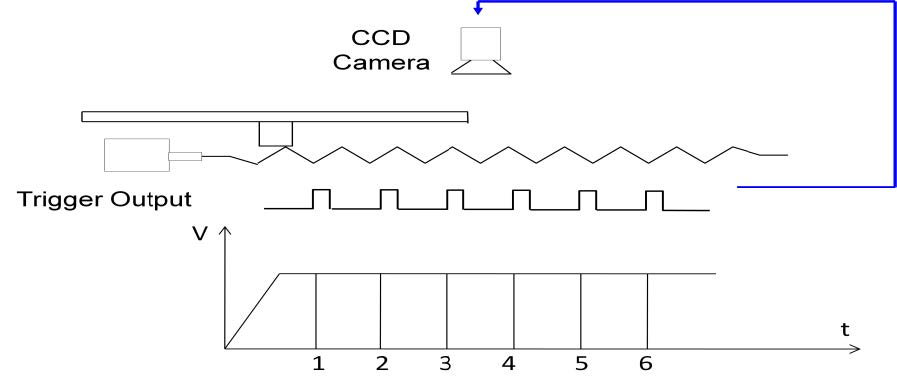

2.高速触发：X轴以3m/s高速运动时，PCI-9014实时检测位置并与FIFO中的预设点匹配，立即输出硬件触发信号驱动相机拍照。

3.效率提升：避免了平台频繁启停，产能提升显著，尤其适用于大批量、高节拍的生产场景。

二、线阵相机应用：磁头轮廓高精度尺寸检测

系统概述

线阵相机通过逐行拍摄拼接完整图像，适用于高精度轮廓检测。本案例中，需在磁头轮廓检测中实现每秒上万次的触发，对运动控制卡的实时性和稳定性提出了极高要求。

技术实现

硬件配置：PCI-9014运动控制卡、Sentech 16K线阵相机、松下A5伺服驱动器、外部编码器。

核心方案：

1.动态写入位置点：PCI-9014的位置比较FIFO容量为512点，但实际需触发上万点。通过多线程实时写入位置点，确保运动过程中持续触发。

2.高精度同步：外部编码器以1Mpps（每秒百万脉冲）的速度反馈产品与相机的相对位移，结合PCI-9014的100ns级触发响应，实现5μm的检测精度。

3.高速连续触发：每间隔100个脉冲输出一次硬件触发信号，满足线阵相机逐行拍摄的需求，确保图像无缝拼接。

三、PCI-9014的核心技术优势

1.硬件位置比较触发：

触发响应速度达100ns，远超软件触发方案（通常为ms级）。

支持动态位置点管理，适应复杂运动路径和高频触发需求。

2.高精度同步：

结合外部编码器，实现亚微米级位移反馈，保障检测精度。

3.灵活性与扩展性：

兼容面阵与线阵相机，适用于多行业检测场景。

结论

PCI-9014运动控制卡通过硬件位置比较触发技术，在视觉检测中实现了效率与精度的双重突破。无论是面阵相机的路径优化触发，还是线阵相机的高频连续触发，其核心优势均得到充分验证。未来，随着工业自动化对高速高精度需求的持续增长，PCI-9014将在智能制造领域发挥更重要的技术价值。
