概述：

EC3416L是我司开发的新一代网络型高速位置比较控制器，针对基于高速位置比较的视觉分选、筛选机等应用领域，除了具有超高速比较触发相机功能外，还真对视觉分选机用硬件底层做了来料筛选、漏拍处理、丢帧处理、物料计数等专用功能的实现，极大减轻了对上位机的功能和资源需求，从而使视觉软件可以单纯专注在图形算法处理上，让设备高效开发、高速运行、快速上市！

性能：

• 脉冲输出最高频率：6MHz

• 编码器4倍频最高输入频率：8MHz

• 光隔离输入通道输入电阻 10K @1/4W

• 光隔离输入逻辑高：3V～24V

• 逻辑低为：0～2.4V

• 光隔离输出通道采用MOSFET漏极输出

• 漏极开路电压5V～35V(DC)

• 隔离电压 3750Vrms

• 扩展借口包括RS232、手摇轮和AD、DA

• 通过EMC认证,符合EN61000-6-4:2007+A1:2011，EN61000-6-2:2005测试标准。

特性：

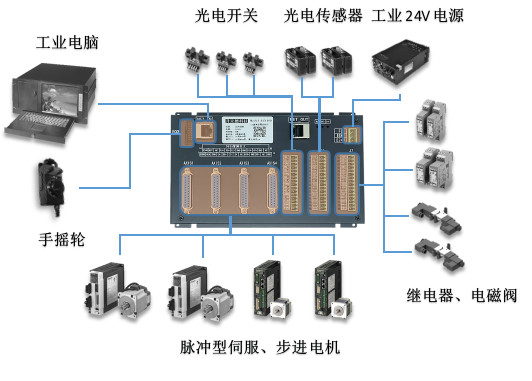

1.单卡支持4轴步进、伺服、直线等马达控制；

2.本地光隔离IO包括16DI、16DO,可以扩展出480个隔离输入和输出口；

3.输出口的电流驱动能力为1A，可驱动部分电磁阀；

4.各轴专用的正负限位信号和原点信号；

5.每个相机可以单独设置输出口,触发时间等参数,适应给更多不同相机。

6.物件检测存储 4096 组触发数据,大大增加了从物料检测成功到用户发送相机结果时间。

7.每个相机存储 256 组触发数据，大大增加了相机之间的设计距离。

8.气阀存储 256 组触发数据，大大增加了电脑发送处理结果时间。

9.根据物件编号下达动作，方便用户使用。

10.吹气口单独通道工作,防止 OK 与 NG 占用同一个通道,漏吹产品。

11.预留通道 10 通道 11 两路高速位置比较。

软件支持：

函数库：

XP、 Windows 7、 Windows 10、Linux

适用于VC、C#、LabView、QT编程工具并提供例程

Motion Panel测试软件：

可协助开发及调试人员配置系统，调整参数，可调测单轴或多轴协同的调试

工具软件，并为用户提供全部源代码
